全国服务热线MHBH-NHS 扭环式传感器采用外形小、精度高、反应灵敏、抗振性好、便于安装。适用于各种测力、称重检测装置的工业自动化测控系统。
额定载荷 Rated load | 2.2t～330t |
灵敏度 Output sensitivity | 2.85±0.05 mV/V |
非线性 Non-linearity | ±0.05 ～ ±0.1%F•S |
滞后误差 Lag error | ±0.08 %F•S |
重复性误差 Repeatability | ±0.05 %F•S |
蠕变 Creep | ±0.05 %F•S |
零点温度系数 Zero temperature coefficient | ±0.05 %F•S/10℃ |
灵敏度温度系数 Sensitivity temperature coefficient | ±0.05 %F•S/10℃ |
输入电阻 Input resistance | 1.45K±50Ω |
输出电阻 Input resistance | 1.4K±5Ω |

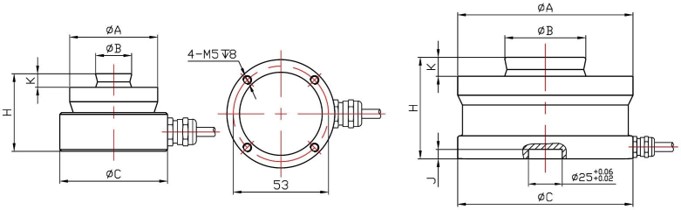

量程 | ØA | ØB | ØC | H | J | K |
2.2t | Ø49 | Ø20 | Ø60 | 43 | - | 7.5 |
4.7t | Ø52 | Ø20 | Ø60 | 43 | - | 7.5 |
10t | Ø75 | Ø30 | Ø75 | 50 | 7 | 6.5 |
15t | Ø75 | Ø30 | Ø75 | 50 | 7 | 6.5 |
22t | Ø75 | Ø30 | Ø75 | 50 | 7 | 6.5 |
33t | Ø95 | Ø40 | Ø95 | 65 | 7 | 10 |
47t | Ø130 | Ø60 | Ø130 | 75 | 7 | 14 |
68t | Ø130 | Ø60 | Ø130 | 85 | 7 | 14 |
100t | Ø150 | Ø70 | Ø150 | 90 | 7 | 16 |
150t | Ø150 | Ø70 | Ø150 | 100 | 7 | 16 |
220t | Ø225 | Ø100 | Ø225 | 130 | 10 | 24 |
330t | Ø225 | Ø100 | Ø225 | 145 | 10 | 24 |
