MH803动态扭矩传感器

     MH803型动态扭矩传感器是一种非接触式高速旋转的传感器，又称转矩转速传感器，由于其测量质量高和线性误差低，传感器在扭矩测产品中一直处于优势。MH803型扭矩传感器采用非接触式设计，由于没有易损件非常适合长时间旋转扭矩测量和高速旋转扭矩测量环境下使用。无论是在生产线或测试台还是试验机测试系统，MH803扭矩传感器都是不错的选择。另外铭翰亚诚提供三种类型的扭矩传感器，用于动态扭矩和速度测量。所有三种传感器型号均采用我们独特的非接触式差动变压器扭矩测量技术，这种测量技术具有许多优点，特别是在操作期间没有电子元件旋转。MH803G可高转速测量，转速高达18000转。每个型号都有一个集成的调节电子模块，提供扭矩输出和开路集电极速度输出。铭翰亚诚的扭矩传感器非常可靠，提供高过载保护，出色的长期稳定性和高抗噪性。

一、技术参数：

测量范围：2N.m、5N.m、10N.m、20N.m、50N.m、100N.m、200N.m、300N.m、500N.m、1KN.m、2KN.m、3KN.m、5KN.m、10KN.m、20KN.m、30KN.m、40KN.m、60KN.m、100KN.m（可选）

外供电源：±15VDC 、12- 24VDC

输出信号：5-15KHz、4-20mA、0-5V

测量精度：±0.5%FS ; ±0.2%FS ; ±0.1%FS

过载能力：120%~150%FS

响应频率：100μs

工作温度：-20°~ +60°

重 复 性：±0.1% FS

非 线 性：±0.1% FS

零点温飘：±0.2% FS

额定转速：8000rpm（60脉冲/RPM）MH803G型额定转速：18000rpm

二、选型规格表

三、应用范围

MH803型扭矩传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。应用范围十分广泛，主要用于：

（1）电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；

（2）风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；

（3）铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；

（4）可用于污水处理系统中的扭矩及功率的检测；

（5）可用于制造粘度计；

（6）可用于过程工业和流程工业中。

四、量程范围及特点

（1）轴向尺寸短，适用于轴向距离短的场合。

（2）检测精度高、稳定性好、抗干扰性强。

（3）不需反复调零即可；连续测量正反扭矩。

（4）即可测量静止扭矩，也可测量动态扭矩。

（5）体积小、重传感器可脱离二次仪表独立使用。

（6）测量范围：0-100KN.m标准可选, 非标准特殊量程可定制。

五、外形尺寸

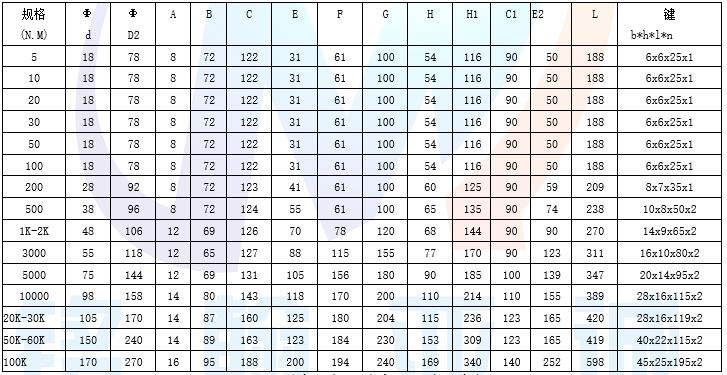

1.外形尺寸查询表

六、高转速扭矩传感器允许转速范围：

MH803G型高转速扭矩传感器允许最高转速：

5-20N.m：允许最高转速15000转/分

300-500N.m：允许最高转速80000转/分

3K-100KN.m：允许最高转速6000转/分
