全国服务热线一、特点用途
MHBLY轮辐拉压力传感器采用轮辐结构，利用剪切应力原理，具有外形低、精度高、强度好等特点。适用于各种料斗秤、电子衡器等工业自动化测量控制系统。
二、技术参数
| 额定载荷 Rated load | 50kg～500t |
| 灵敏度 Output sensitivity | 2.0±0.05 mV/V |
| 非线性 Non-linearity | ±0.1 %F•S |
| 滞后误差 Lag error | ±0.1 %F•S |
| 重复性误差 Repeatability | ±0.1 %F•S |
| 蠕变 Creep | ±0.1 %F•S |
零点温度系数 Zero temperature coefficient | ±0.1%F•S/10℃ |
灵敏度温度系数 Sensitivity temperature coefficient | ±0.1%F•S/10℃ |
| 输入电阻 Input resistance | 750±30Ω或 1.45K±50Ω |
| 输出电阻 Input resistance | 700±5Ω或 1.4K±5Ω |
| 工作温度范围 | -20℃～+70℃ |
| 安全过载 Safe overload | 120~150 %F•S |
| 绝缘电阻 Insulation resistance | ≥2000MΩ |
| 激励电压 Incentive voltage | 5V～24V |

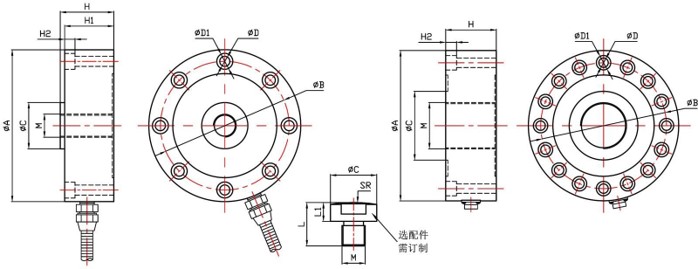

三、外形尺寸
量程 | ØA | ØB | ØC | M | H | H1 | H2 | ØD | ØD1 | L | L1 | SR |
| Ø88 | Ø72 | Ø22 | M12X1.75 | 34 | 31 | 7.2 | 8-Ø7 | 8-Ø11 | 25 | 10 | 50 |
It～5t | Ø105 | Ø89 | Ø32 | M16X1.5 | 37 | 34 | 7.2 | 8-Ø7 | 8-Ø11 | 30 | 13 | 100 |
10t～20t | Ø120.6 | Ø101.8 | Ø39 | M32X1.5 | 53.5 | 41 | 10.5 | 8-Ø9 | 8-Ø14 | 50 | 20 | 125 |
30t | Ø141 | Ø116.8 | Ø50.4 | M40X1.5 | 57.2 | 50.8 | 11 | 8-Ø11 | 8-Ø18 | 60 | 25 | 150 |
40t～60t | Ø208 | Ø174 | Ø95 | M64X3 | 70 | - | 15 | 16-Ø13 | 16-Ø20 | 85 | 35 | 300 |
80t～100t | Ø280 | Ø230 | Ø120 | M76X3 | 90 | - | 20 | 16-Ø17 | 16-Ø30 | 95 | 45 | 400 |
