一、特点与用途

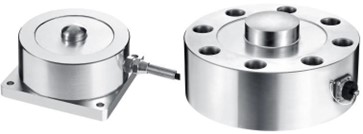

传感器采用轮辐式结构，利用剪切应力原理，具有外形低、抗偏载、精度高、强度好等特点。适用于各种电子秤、水泥配料仓、搅拌机、材料力学试验机等各种工业自动化测控系统。
二、技术参数
| 额定载荷 Rated load | 100kg～500t |
| 灵敏度 Output sensitivity | 2.0±0.05 mV/V |
| 非线性 Non-linearity | ±0.1 %F•S |
| 滞后误差 Lag error | ±0.1 %F•S |
| 重复性误差 Repeatability | ±0.1 %F•S |
| 蠕变 Creep | ±0.1 %F•S |
零点温度系数 Zero temperature coefficient | ±0.1%F•S/10℃ |
灵敏度温度系数 Sensitivity temperature coefficient | ±0.1%F•S/10℃ |
| 输入电阻 Input resistance | 750±30Ω或 1.45K±50Ω |
| 输出电阻 Input resistance | 700±5Ω或 1.4K±5Ω |
| 工作温度范围 | -20℃～+70℃ |
| 安全过载 Safe overload | 120~150 %F•S |
| 绝缘电阻 Insulation resistance | ≥2000MΩ |
| 激励电压 Incentive voltage | 5V～24V |

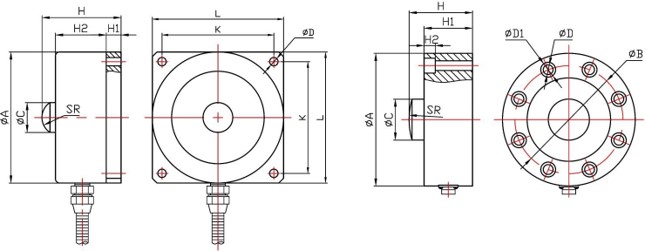

三、外形尺寸
量程 | ØA | H | ØB | ØC | H1 | H2 | K | L | SR | ØD | ØD1 |
100kg～700kg | Ø72 | 41 | - | Ø16 | 8 | 25 | 62 | 72 | 8 | 4-Ø4.6 | - |
1t～8t | Ø88 | 53 | - | Ø20 | 10 | 34 | 75 | 88 | 12 | 4-Ø5.6 | - |
10t～15t | Ø114 | 70 | - | Ø25 | 13 | 46 | 95 | 114 | 25 | 4-Ø6.5 | - |
20t～30t | Ø145 | 91 | - | Ø32 | 16 | 60 | 120 | 145 | 30 | 4-Ø11 | - |
40t～50t | Ø148 | 88 | Ø124 | Ø45 | 70 | 15 | - | - | 50 | 4-Ø13 | 4-Ø20 |
60t～80t | Ø178 | 85 | Ø145 | Ø55 | 65 | 15 | - | - | 100 | 8-Ø13 | 8-Ø20 |
100t | Ø208 | 95 | Ø176 | Ø60 | 75 | 20 | - | - | 100 | 8-Ø13 | 8-Ø20 |
200t | Ø260 | 110 | Ø210 | Ø90 | 90 | 22 | - | - | 200 | 8-Ø17 | 8-Ø27 |
