MH806双法兰静态扭矩传感器

MH806型静态扭矩传感器双法兰连接力矩传感器，MH806系列反作用力矩传感器结构紧凑，坚固且无需维护，具有许多优点。传感器基于应变计技术，可提供高精度的信号传输。MH806系列扭矩传感器设计用于在顺时针和逆时针方向上以高精度执行静态扭矩测量和动态旋转（有限角度）。传感器使用与被测部件对齐的法兰 - 法兰连接测量小反作用力矩水平。它的设计带有一个中心通孔，可以穿过轴，电缆或管道。主要应用领域包括执行器和阀门测试，紧固件测试，泵测试和汽车制动。

一、技术参数：

测量范围：2N.m、5N.m、10N.m、20N.m、50N.m、100N.m、200N.m、300N.m、500N.m、1KN.m、2KN.m、3KN.m、5KN.m、10KN.m、20KN.m、30KN.m、40KN.m、60KN.m、100KN.m（可选）

外供电源：5- 24VDC、±15VDC、24VDC

输出信号：≈1mV / V、5-15KHz、4-20mA、0-20mA、0-5V、0-10V

测量精度：±0.5%F·S ; ±0.2%F·S ; ±0.1%F·S

过载能力：120%~150%F·S

响应频率：100μs

工作温度：-20°~ +60°

重 复 性：±0.1% F• S

非 线 性：±0.1% F• S

零点温飘：±0.2% F• S

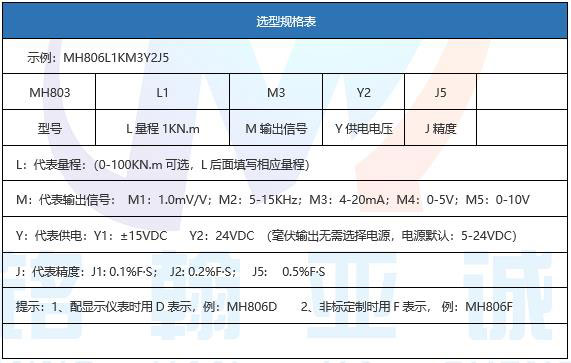

二、产品规格选择：

产品规格选型根据客户不同要求选择所适合的参数

三、产品特点：

1、适用于测量直接扭矩的机械之间的螺栓连接，最大偏转角度不超过≯360度。

2、无需预热，开机即可进入工作状态。

3、测量精度高、稳定性好、抗干扰性强。

4、受低压水射流保护 - 适用于大多数工业环境。

5、传感器可脱离二次仪表独立使用，只要按插针号给传感器提供5-24VDC电源即可输出阻抗与扭矩成正比的电流、电压或频率信号。

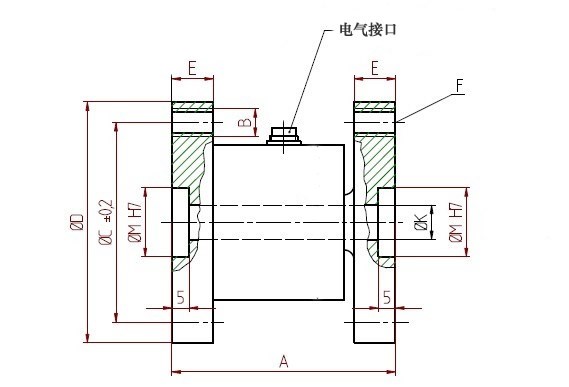

四、产品规格尺寸

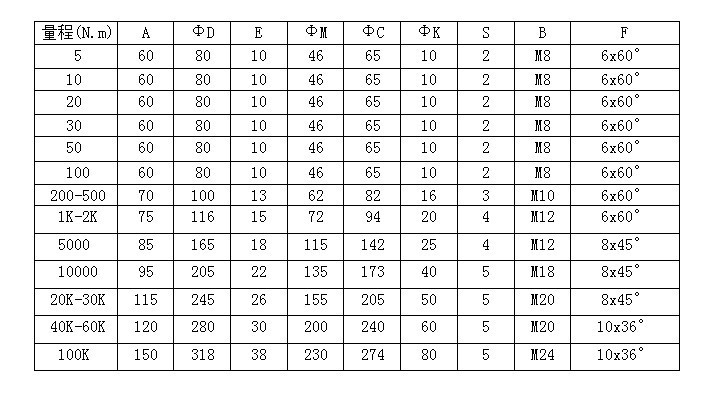

MH806尺寸表

由于出色的稳定性、较高的测量精度和较高的性价和更加简单的监控方式比而受到用户的赞誉。安装时是一端固定，另一端受力,传感器的测量弹性体不参与相对运动，测试弹性体受的是相对反作用力。定制的轴和配置选项，以满足您的系统应用。
