MH816双法兰型动态扭矩传感器

     MH816系列动态双法兰扭矩传感器旋转变压器耦合扭矩传感器设计用于螺旋桨，泵的在线测试，传动系和其他可用于扭矩的轴向空间最小的装置。非接触式应变设计，法兰安装，无底座采用牵引环固定外壳安装方便。在小量程法兰驱动，非接触式扭矩测量，高刚度和低惯性，板载分流校准电路，内部零速度传感器等特点。

一、技术参数：

测量范围：2N.m、5N.m、10N.m、20N.m、50N.m、100N.m、200N.m、300N.m、500N.m、1KN.m、2KN.m、3KN.m、5KN.m、10KN.m（可选）

外供电源：±15VDC 、12- 24VDC

输出信号：5-15KHz、4-20mA、0-5V

测量精度：±0.5%F·S ; ±0.2%F·S ; ±0.1%F·S

过载能力：120%~150%F·S

响应频率：100μs

工作温度：-20°~ +60°

重 复 性：±0.1% F·S

非 线 性：±0.1%F·S

零点温飘：±0.2%F·S

额定转速：8000rpm（60脉冲/RPM）

二、产品选型示例

三、量程范围及特点：

1、轴向尺寸短，适用于轴向距离短的场合。

2、检测精度高、稳定性好、抗干扰性强。

3、不需反复调零即可；连续测量正反扭矩。

4、即可测量静止扭矩，也可测量动态扭矩。

5、体积小、重传感器可脱离二次仪表独立使用。

6、测量范围：0-10KN.m标准可选, 非标准特殊量程可定制。

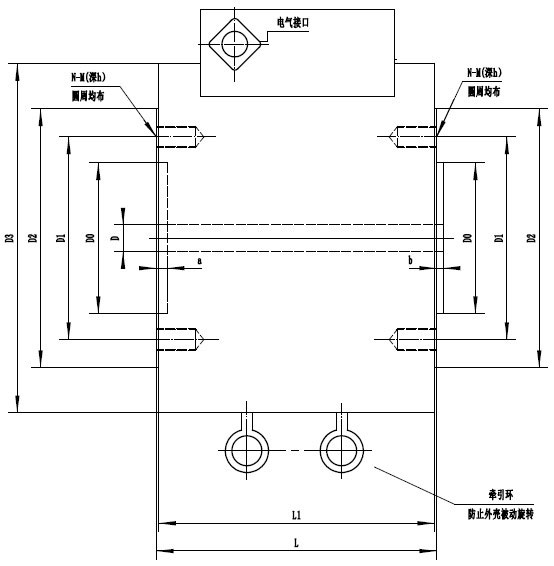

四、外形尺寸

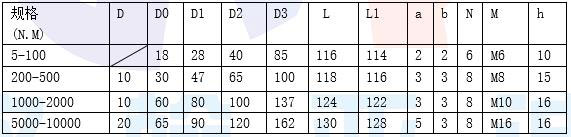

MH816外形尺寸表

      MH816扭矩传感器设计用于螺旋桨，泵的在线测试，传动系和其他可用于扭矩传感器的轴向空间最小的装置。可选的零速度传感器安装在MH816外壳内,互连电缆组件可作为选件提供。铭翰亚诚将提供MH816的内部校准服务，客户仅需提供的电子设备。
