MHSX扭矩功率仪三显扭矩仪表

MHSX三参数扭矩仪表（扭矩功率仪）是专为动态扭矩传感器配套显示表，可实时显示扭矩、转速、功率三个参数，扩展功能有模拟量变送输出、报警、RS485、RS232通讯功能等。

一、基本技术规格

1、尺寸：盘装160x80x170mm；

2、仪表电源：220VAC

3、显示范围：

             扭矩测量：-99999~99999N.m，显示取值：0~99999N.m，小数点位置可设定

             转速显示：0~99999，小数点位置可设定

             功率显示：0～99999，小数点自动调节

4、脉冲输入信号：各种NPN、PNP、OC门输出的传感器信号、接近开关，旋转编码器

5、变送输出、光电隔离、2路4mA~20mA直流电流输出。

    6、输出分辨率：1/4000；误差小于±0.2% F.S，负载能力：小于等于600Ω

7、外供电源：±15VDC或24VDC二者选其一

8、测量频率：转速脉冲输入1Hz～20KHz；扭矩脉冲输入5KHz～15KHz，可扩展至1HZ~60KHZ

    9、测量刷新频率：每秒30次，适用于快速反应场合。

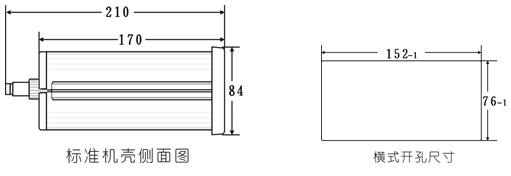

二、面板及外形尺寸：

                                                                                                 扭矩功率仪面板

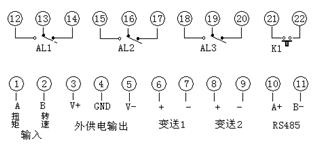

三、接线端子说明：
