如何测量旋转扭矩

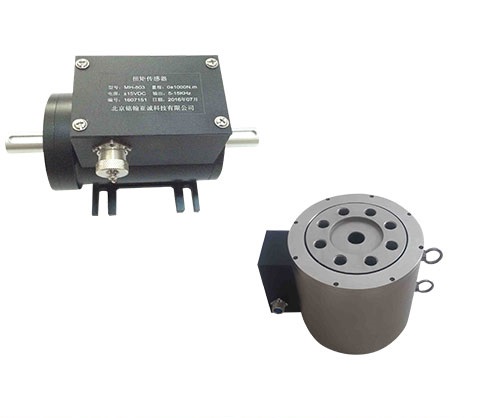

旋转扭矩是使得可以自由旋转的东西连续（360º）所需的力。旋转扭矩可以通过旋转扭矩传感器测量。旋转扭矩传感器或换能器通过将扭矩转换成电信号来测量旋转扭矩。

为您的应用选择扭矩传感器取决于许多因素，例如长期可靠性，物理限制，便携性和预算。

测量旋转扭矩的一种方法是对轴进行应变测量。在该过程中，一个或多个应变仪直接粘合到旋转的轴上。当轴由于施加的扭矩而变形时，粘合的箔应变计中的电阻也会变形。惠斯通电桥将电阻变化转换为校准输出信号。

直接扭矩传感器测量通常优于远程或间接计算扭矩的方法。测量旋转扭矩的另一种方法是将换能器安装在机器机组中作为在线预测量传感器。

无线扭矩单元由与标准工业法兰在线连接的旋转扭矩变压器组成。旋转扭矩变换器通过无线传输耦合到组件的静止部分。固定环形天线将功率引入旋转扭矩单元上的嵌入式天线。

感应电源将激励电压提供给应变仪，并为安装在扭矩传感器中的无线电发射器供电。然后，无线电发射器调制应变信号以便传输到固定天线。

另一种测量旋转扭矩的方法是使用夹紧式套环。夹紧式扭矩传感器是预先校准的弯曲梁，安装在夹紧在轴上的两个轴环之间。适当间隔的刀刃提供精确，可靠的轴扭矩测量，而不会损坏或修改轴。夹紧式扭矩传感器可处理3至32英寸的轴直径，最高可达100,000马力。
